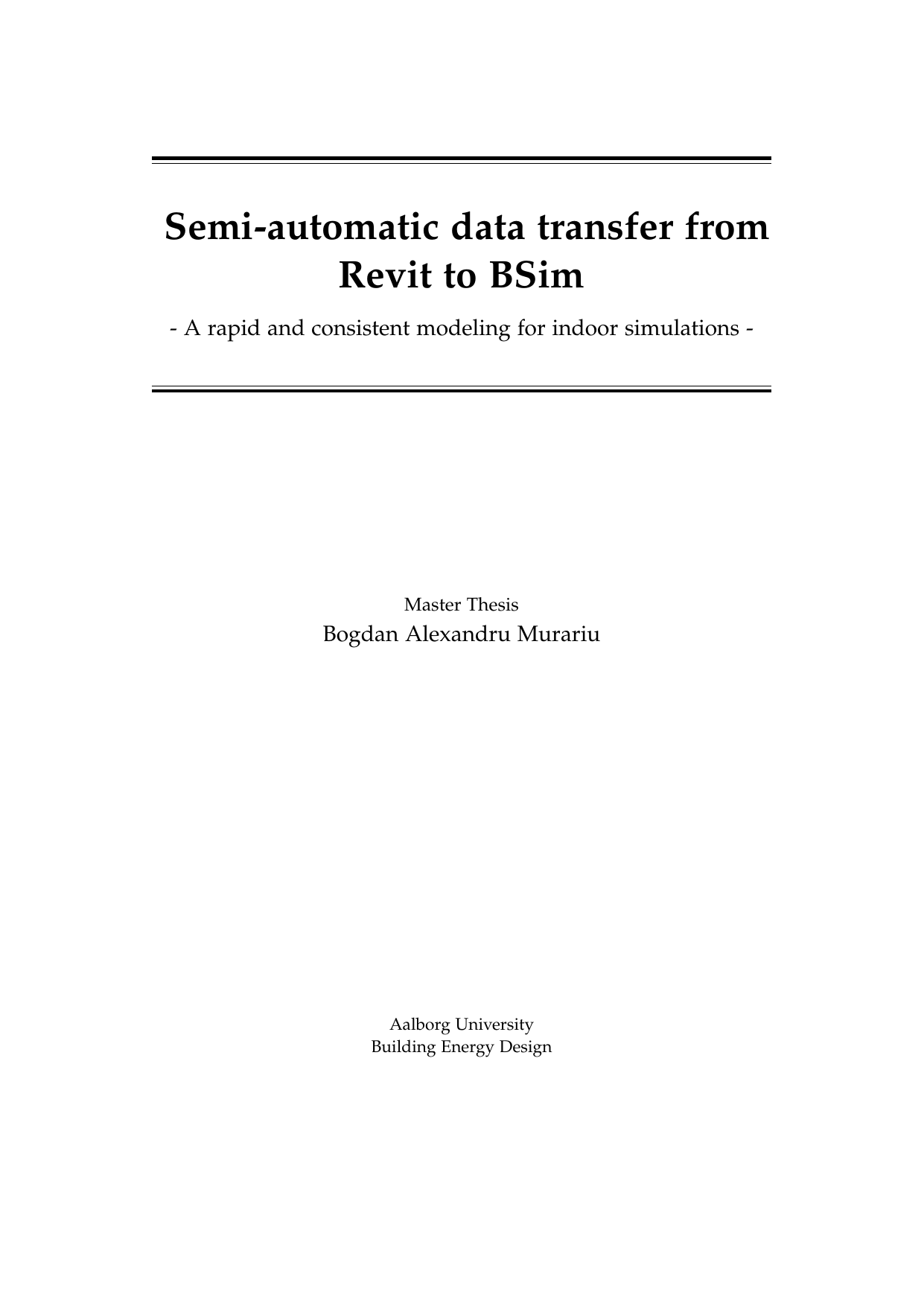

Semi-automatic data transfer from Revit to BSim: A rapid and consistent modeling for indoor simulations

Semi-automatic data transfer from Revit to BSim

Murariu, Bogdan Alexandru

4. Term

Building Energy Design

2019

2019-01-10

51

Denne afhandling bygger på en semiautomatisk tilgang udviklet af MOE A/S og Aalborg Universitet (AAU), som kobler BIM-værktøjet Revit med det danske energiværktøj Be18. Projektet undersøger de praktiske udfordringer ved at gennemføre bygnings-energisimuleringer tidligt i designfasen med programmet BSim (et dansk simuleringsværktøj). Den nuværende praksis i branchen beskrives med input fra MOE og forfatterens egne erfaringer. Med fokus udelukkende på geometriinput (rummenes/zonernes form, størrelse og placering) forklares BSim-modellens struktur, og en semiautomatisk modelleringsproces afprøves ved hjælp af Dynamo (et visuelt scriptsværktøj til Revit) og Microsoft Excel. Skræddersyede Dynamo-scripts er udviklet til at udtrække de nødvendige data fra Revit og eksportere dem til et Excel-regneark. I Excel testes forskellige metoder til at formatere oplysningerne og overføre dem til BSim. Målet er en arbejdsgang, hvor man kan vælge rum i Revit, eksportere deres geometri via Dynamo til Excel og derfra importere data til BSim for at genopbygge simuleringsmodellen.

This thesis builds on a semi-automatic workflow developed by MOE A/S and Aalborg University (AAU) that links the BIM tool Revit with the Danish Be18 energy tool. The project examines the practical challenges of carrying out building energy simulations early in the design phase using the BSim program (a Danish building energy simulation tool). It reviews current industry practice with input from MOE and the author’s own experience. Focusing only on geometry inputs (the shape, size, and location of rooms/spaces), it explains how a BSim model is structured and explores a semi-automated modeling process using Dynamo (a visual scripting tool for Revit) and Microsoft Excel. Custom Dynamo scripts were developed to extract the required data from Revit and export it to an Excel spreadsheet. In Excel, different methods were tested to format and transfer the information to BSim. The goal is a workflow where designers can select spaces in Revit, export their geometry via Dynamo to Excel, and then import the data into BSim to reconstruct the simulation model.

[This abstract was generated with the help of AI]

BIM ; Building Energy Simulation ; Dynamo ; Excel ; BSim
