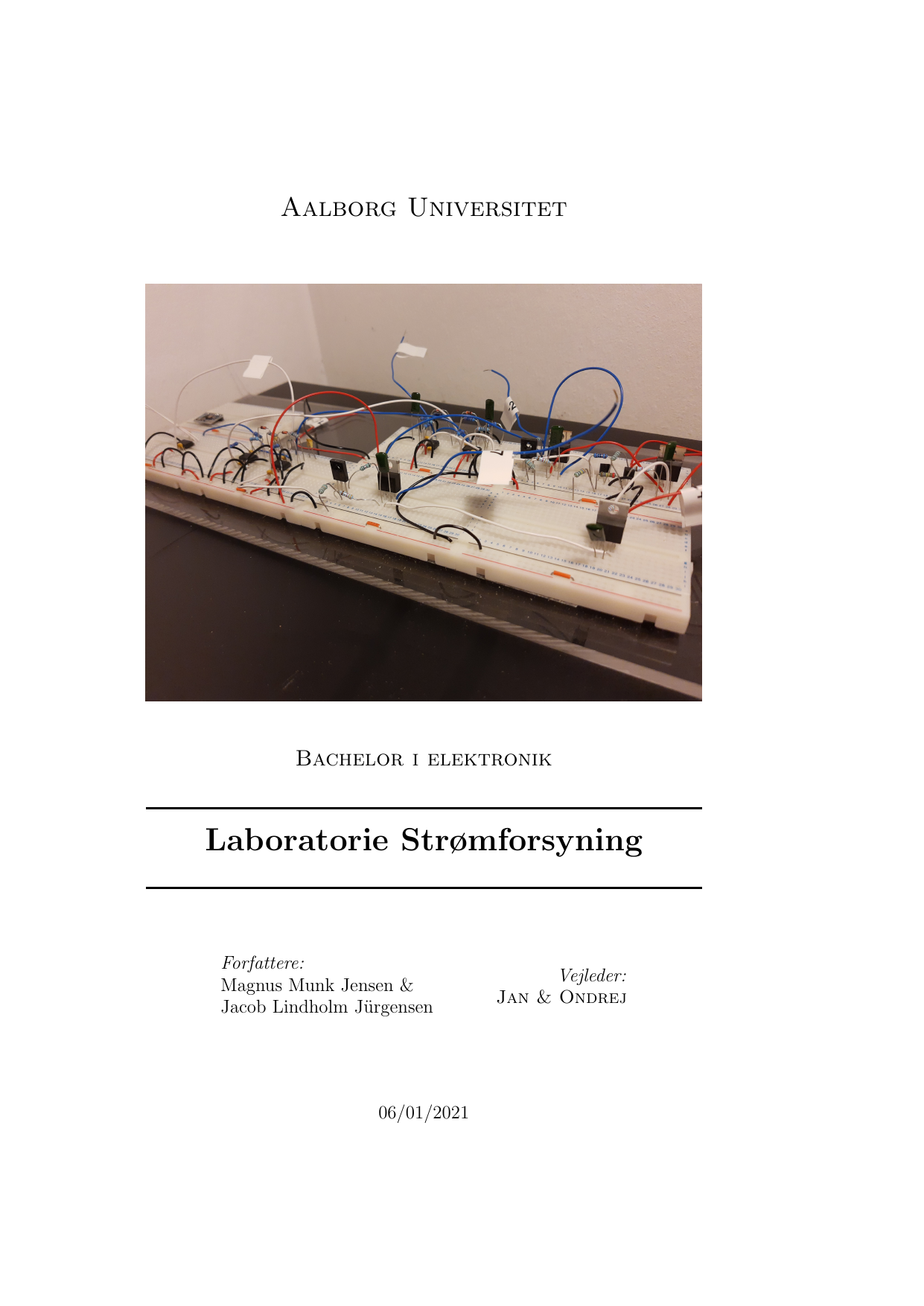

Laboratorie Strømforsyning
Oversat titel
Laboratory power supply
Forfattere
Semester
7. semester
Uddannelse
Udgivelsesår
2021
Afleveret
2021-01-06
Antal sider
164
Abstract
Projektet er et bachelor projekt, udført af Jacob L. Jürgensen, og Magnus M. Jensen, i samarbejde med DEIF A/S. Projektet går ud på at lave en laboratorie spændingsforsyning, og konstantsstrømsgenerator som er EMC resistent. Omfanget af projektet var større end forventet, derfor er design af spændingsforsyningen prioriteret. Gennem rapporten vil relevant teori, som EMC teori, blive beskrevet, og udregninger beskrives. Der vil også blive gennemgået forskellige løsningsmuligheder, og med vurdering af bedst anvendlige konstruktionsløsninger til opgaven. Løsningen blev at lave et klasse D udgangstrin, med fokus på diskrete MOSFET drivere, og et veldesignet udgangsfilter. Målinger på konstruktionen, som blev bygget som open-loop løsning, stemmer overens med forudgående simuleringer og beregninger.
The project is a bachelor project, carried out by Jacob L. Jürgensen, and Magnus M. Jensen, in collaboration with DEIF A / S. The project involves making a laboratory voltage supply and a constant current generator which is EMC resistant. The scope of the project was larger than expected, therefore the design of the power supply is a priority. Throughout the report, relevant theory, such as EMC theory, will be described and calculations will be described. Various solution options will also be reviewed, and with an assessment of the best usable construction solutions for the task. The solution was to make a class D output stage, focusing on discrete MOSFET drivers, and a well-designed output filter. Measurements on the construction, which was built as an open-loop solution, are consistent with previous simulations and calculations.
Emneord
Strømforsyning ; EMC ; Power Supply ; Class D ; Klasse D
