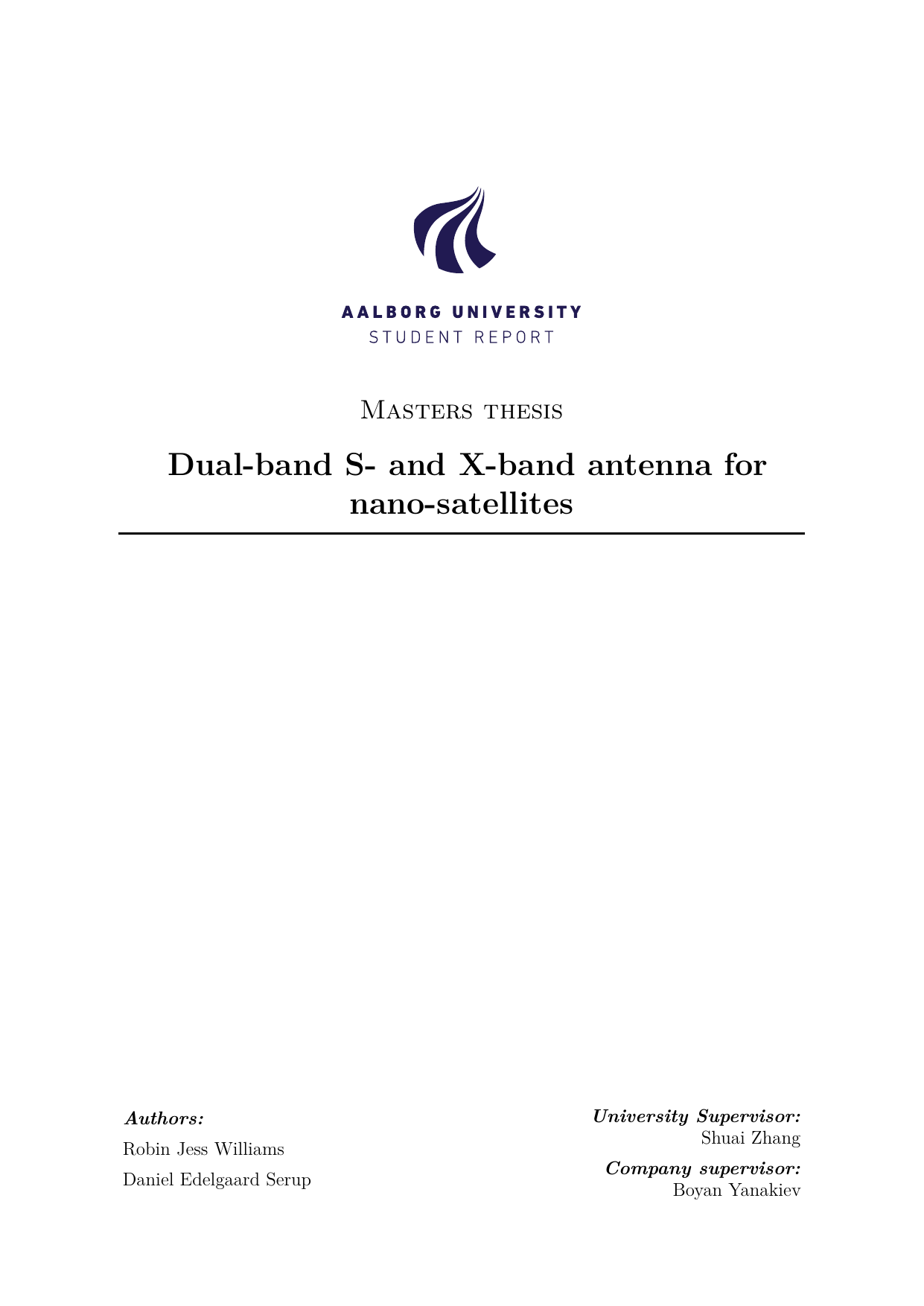

Dual-band S- and X-band antenna for nano-satellites
Authors
Williams, Robin Jess ; Serup, Daniel Edelgaard
Term
4. term
Education
Publication year
2019
Abstract
This thesis addresses how a compact, non-deployable, planar antenna can support both S- and X-bands on a 1U nanosatellite face (100 × 100 mm). The objective is to combine S-band uplink and X-band downlink in a single solution without sacrificing isolation or efficiency. Two different dual-band topologies are developed, simulated (CST), and built as prototypes, which are then characterized using a network analyzer and anechoic chamber measurements. Of the two designs, one demonstrates strong measured performance, while the other is lossier and inferior. Measurements for the better-performing prototype show realized RHCP gain of ≥6.0 dB in the S-band (2.00-2.12 GHz) and ≥12 dB in the X-band (8.2-9.0 GHz), with impedance bandwidths in both bands exceeding these ranges. The results indicate that one of the proposed designs meets the requirements for a dual-band S-/X-band 1U nanosatellite antenna.
Dette speciale undersøger, hvordan en kompakt, ikke-udfoldelig, plan antenne kan understøtte både S- og X-bånd på en 1U nanosatellitside (100 × 100 mm). Målet er at samle uplink i S-båndet og downlink i X-båndet i én løsning uden at gå på kompromis med isolation og effektivitet. To forskellige dualbånds-topologier udvikles, simuleres (CST) og realiseres som prototyper, der efterfølgende karakteriseres med netværksanalysator og i et anekoisk kammer. Af de to design viser det ene gode målte egenskaber, mens det andet er mere tabspræget og underperformer. Målingerne for den bedste prototype viser realiseret RHCP-gain på ≥6,0 dB i S-båndet (2,00-2,12 GHz) og ≥12 dB i X-båndet (8,2-9,0 GHz), hvor impedansbåndbredderne i begge bånd overstiger disse frekvensområder. Resultaterne indikerer, at ét af de foreslåede design opfylder kravene til en dualbånds S-/X-bånds 1U nanosatellitantenneløsning.
[This apstract has been generated with the help of AI directly from the project full text]
