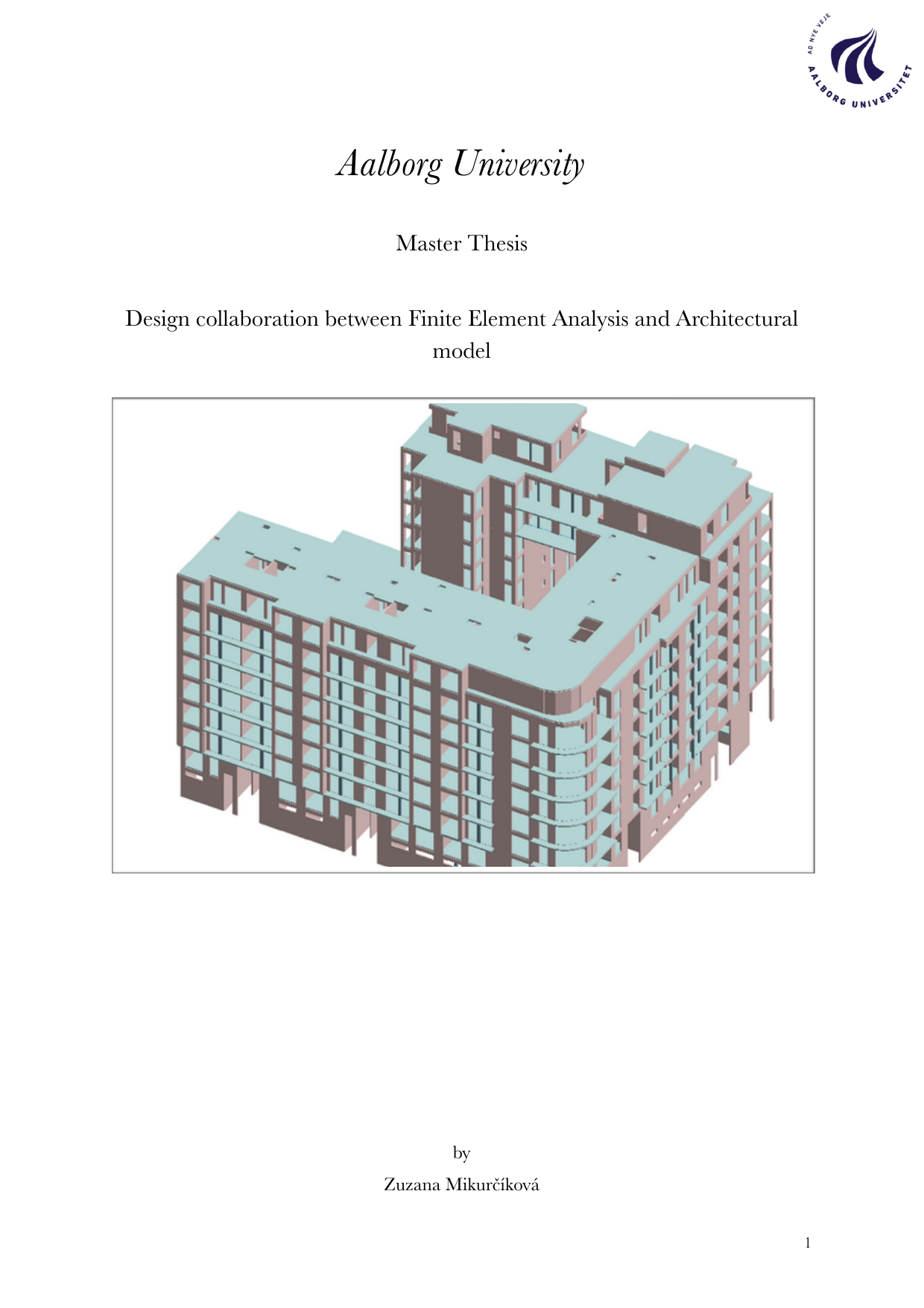

Design collaboration between Finite Element Analysis and Architectural model
Author
Mikurcikova, Zuzana
Term
4. term
Education
Publication year
2015
Submitted on
2015-06-10
Pages
45
Abstract
This master’s thesis examines how information exchange between architectural design and structural finite element analysis can be automated using BIM tools. Addressing the growing need for effective collaboration in construction, the project targets the challenges of transferring data between an architectural building model and an engineering analysis model. It focuses on linking Autodesk Revit with StruSoft FEM-Design via the StruSoft Add-In to export and import the analytical model. Methodologically, the study outlines relevant FEM theory and FEM-Design workflows, then builds a sample building in Revit, exports its analytical model to FEM-Design, and performs load definition, mesh generation, analysis, and design of steel and concrete elements. Changes to the load-bearing system arising from the analysis are then transferred back to Revit, and an iterative import/export/update cycle is tested. The thesis analyzes these data-transfer workflows, highlights where automation supports the exchange and where manual intervention is still required, and summarizes observed limitations, compatibility issues, and potential challenges in the tested Revit–FEM-Design integration.
Denne kandidatopgave undersøger, hvordan informationsudvekslingen mellem arkitektonisk design og strukturel finite element-analyse kan automatiseres med BIM-værktøjer. Med afsæt i den voksende betydning af effektivt samarbejde i byggeriet beskriver projektet de centrale udfordringer ved at overføre data mellem en arkitektfaglig bygningsmodel og en ingeniørfaglig analysemodeI. Opgaven fokuserer på koblingen mellem Autodesk Revit og StruSoft FEM-Design via StruSoft Add-In, som muliggør eksport og import af den analytiske model. Metodisk gennemgås den anvendte FEM-teori og arbejdsgange i FEM-Design, hvorefter en eksempelbygning modelleres i Revit, eksporteres som analytisk model til FEM-Design, og underkastes lastfastsættelse, netgenerering og analyse samt dimensionering af stål- og betonelementer. Ændringer i bæresystemets egenskaber fra analysen forsøges overført tilbage til Revit, og en iterativ import/eksport/opdateringsproces afprøves. Projektet analyserer arbejdsgangene for dataoverførsel, belyser hvor automatiseringen fungerer, hvor manuel indsats stadig er nødvendig, og sammenfatter observerede begrænsninger, kompatibilitet og potentielle udfordringer i den testede Revit–FEM-Design-integration.
[This apstract has been generated with the help of AI directly from the project full text]
