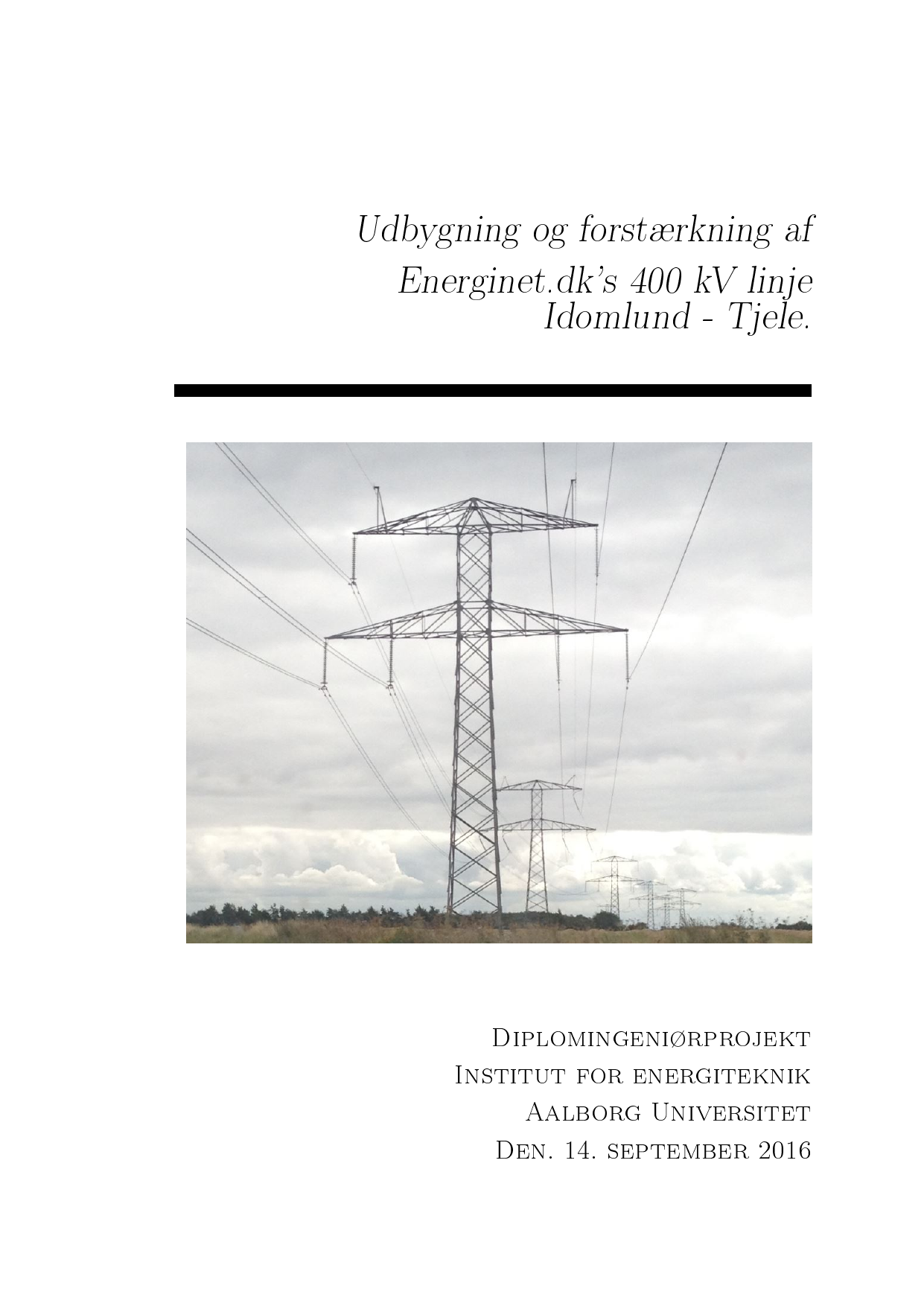

Udbygning og forstærkning af Energinet.dk's 400 kV linje Idomlund - Tjele

Offersen, Jørgen Rhone

7. semester

Bæredygtig energiteknik, Diplomingeniør

2016

2016-09-14

37

Dette projekt undersøger, hvordan magnetisk fluxkobling mellem ledere og deres geometriske placering påvirker linjeparametre (serieimpedans og shuntadmittans), spændingsprofiler samt aktive og reaktive tab på Energinet.dk’s 400 kV luftledning mellem Idomlund og Tjele i forbindelse med udbygning og forstærkning. Indledningsvis beskrives transmissionsnettet, Energinet.dk og baggrunden for udbygningen, herunder at ca. en femtedel af den eksisterende strækning føres på master, der også bærer en 150 kV ledning. Derefter analyseres både den nuværende løsning og en ny konfiguration med to parallelle 400 kV systemer uden transposition langs hele strækningen, inklusive effekten af alternative fasefølgekombinationer i masten. Serieimpedans og shuntadmittans udledes på basis af egen- og gensidig fluxkobling og opstilles som matricer; teorien om symmetriske komponenter og toportsnetværk anvendes, og korte/mellem PI-modeller benyttes til at beregne spændinger, strømme, spændingsfald og effekttab. Beregningerne udføres i MATLAB og dokumenteres i appendikser. Uddraget indeholder ikke specifikke talresultater, men rapporten afsluttes med en vurdering af, hvordan ledergeometri og faseorden påvirker linjens parametre, spændingsfald og tab for både den eksisterende forbindelse og den planlagte udbygning.

This project examines how magnetic flux linkage between conductors and their geometric arrangement influence line parameters (series impedance and shunt admittance), voltage profiles, and active/reactive losses on Energinet.dk’s 400 kV overhead line between Idomlund and Tjele in the context of expansion and reinforcement. It first outlines the transmission grid, Energinet.dk, and the motivation for the upgrade, noting that about one-fifth of the existing route shares towers with a 150 kV line. The study then analyzes both the current configuration and a proposed design with two parallel 400 kV circuits without transposition along the full length, including the effect of alternative phase orders on the tower. Series impedance and shunt admittance are derived from self and mutual flux linkage and assembled as matrices; the theory of symmetrical components and two-port networks is applied, and short/medium PI models are used to compute voltages, currents, voltage drop, and power losses. Calculations are performed in MATLAB and documented in the appendices. The excerpt does not include numerical outcomes, but the report concludes with an assessment of how conductor geometry and phase sequence affect line parameters, voltage drop, and losses for both the existing line and the planned upgrade.

[Dette resumé er genereret med hjælp fra AI direkte fra projektet (PDF)]
