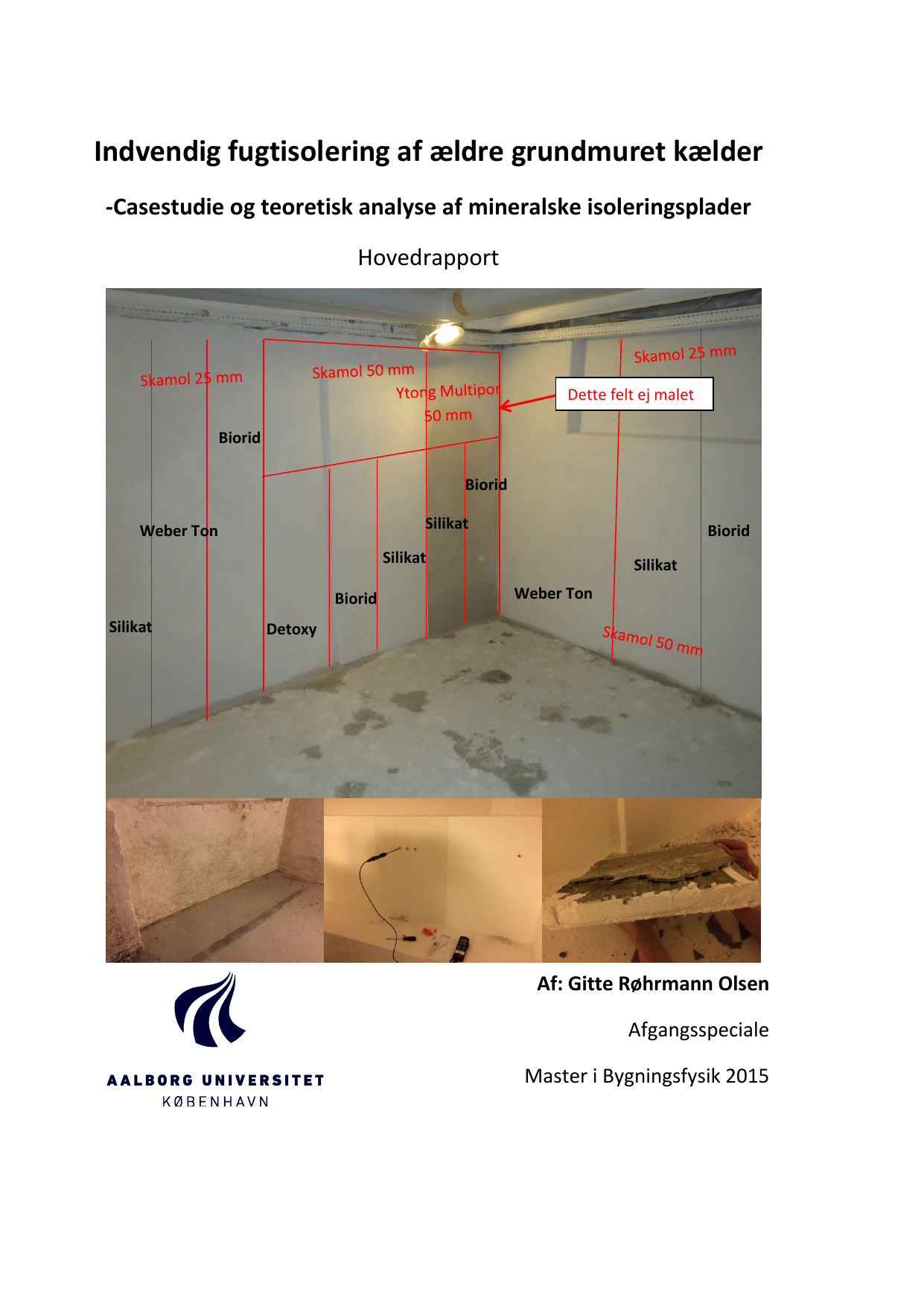

Indvendig fugtisolering af ældre grundmuret kælder: Casestudie og teoretisk analyse af mineralske isoleringsplader
Forfatter
Olsen, Gitte Røhrmann
Semester
4. semester
Uddannelse
Udgivelsesår
2015
Afleveret
2015-06-01
Antal sider
47
Resumé
Specialet undersøger, om kapillaraktive mineralske isoleringsplader kan anvendes som indvendig fugtisolering i en stærkt fugtig, ældre grundmuret kælder, så overfladen holdes tilstrækkelig tør og skimmelvækst forebygges. I et casestudie blev tre pladetyper (to kalciumsilikatbaserede og én kalk/sand-baseret gasbeton) monteret på kælderydervægge. Forløbet omfattede løbende fugtmålinger i og på materialerne, borehuller, udtagning af materialeprøver og skimmelprøver samt visuelle inspektioner, suppleret med beregninger og simuleringer i WUFI. I forsøgsperioden mindskede alle plader risikoen for fugtpåvirkninger og skimmel på overfladen, også ved forskellige overfladebehandlinger. Målinger og simuleringer viste dog forskelle i materialernes fugthåndtering: kalciumsilikatplader gav en tendens til udtørring af konstruktionen, mens gasbeton havde vanskeligt ved at transportere fugt til overfladen via kapillarsugning. Bag enkelte plader blev der fundet stærkt forhøjede koncentrationer af skimmelsporer, uden påvist vækst eller påvirkning af indeklimaet på måletidspunktet, men med en øget langsigtet risiko. Der opstod desuden revner og manglende vedhæftning i varierende omfang i alle løsninger, hvilket kan forværre risikoen; årsagen hertil blev ikke klarlagt. Den relativt korte forsøgsperiode og de observerede skader gør en endelig vurdering af pladernes egnethed under så ekstreme forhold usikker og peger på behov for længerevarende undersøgelser.
This thesis examines whether capillary-active mineral insulation boards can serve as interior moisture insulation in a very damp, older brick basement, keeping wall surfaces sufficiently dry and preventing mould growth. In a case study, three board types (two calcium silicate-based and one lime/sand-based aerated concrete) were installed on basement exterior walls. The study combined continuous moisture measurements on and within the materials, boreholes, extraction of material and mould samples, and visual inspections, with hygrothermal calculations and simulations in WUFI. During the test period, all boards reduced the risk of surface moisture problems and mould, even with different surface finishes. However, measurements and simulations revealed differences in how the boards managed moisture: the calcium silicate boards tended to promote drying of the overall construction, while the aerated concrete board struggled to transport moisture to the surface via capillary action. Behind some boards, very high concentrations of mould spores were detected, with no observed growth or impact on indoor air at the time, but indicating elevated long-term risk. Cracks and adhesion loss occurred to varying degrees in all systems, potentially exacerbating risk; their causes were not identified. The relatively short test period and these atypical damages limit firm conclusions about suitability under such extreme conditions and indicate a need for longer-term studies.
[Dette resumé er genereret med hjælp fra AI direkte fra projektet fuldtekst]
