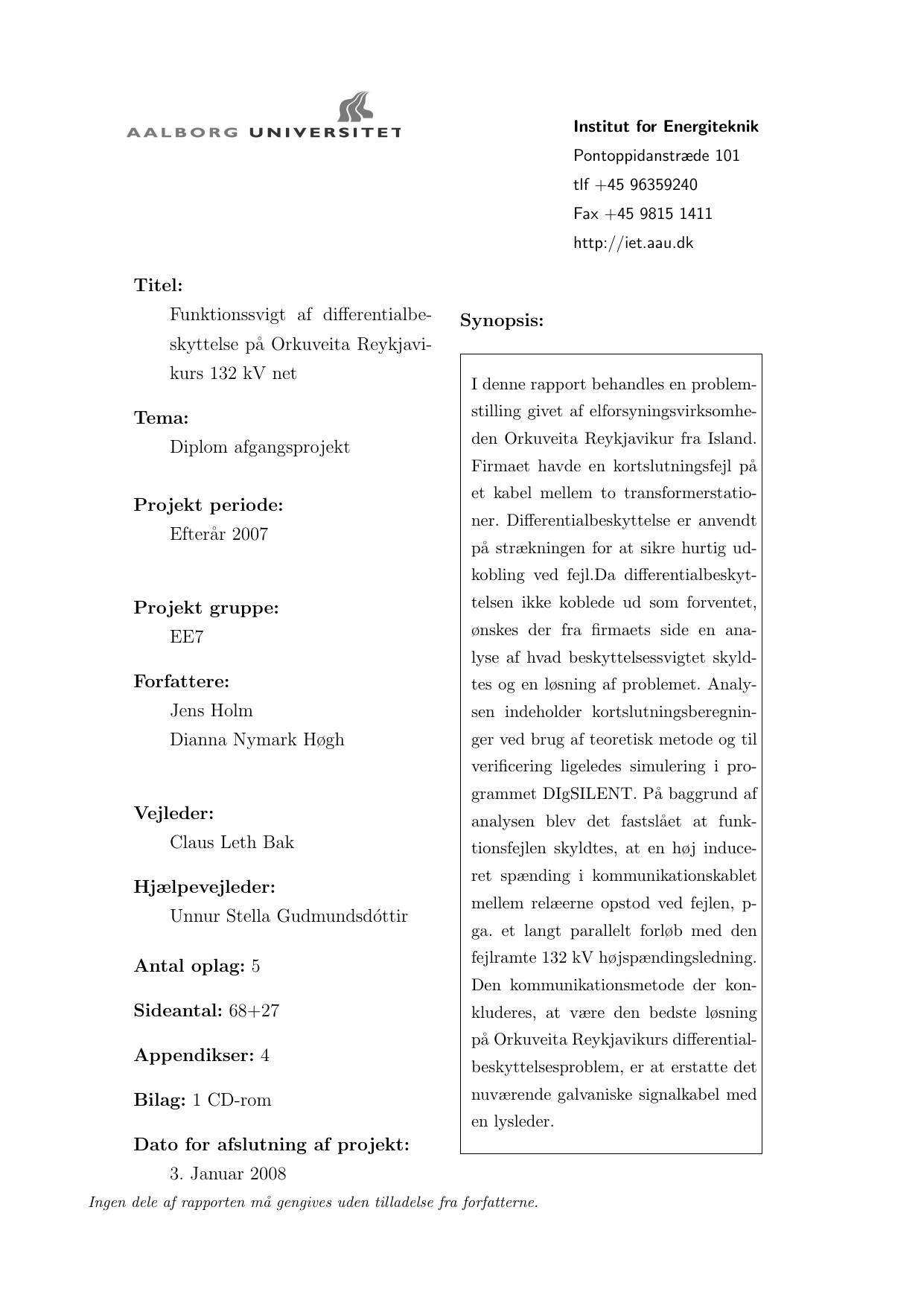

Funktionssvigt af diffenrentialbeskyttelse på Orkuveita Reykjavikurs 132 kV net
Forfattere
Holm, Jens ; Høgh, Dianna
Semester
7. semester
Uddannelse
Udgivelsesår
2008
Abstract
Rapporten undersøger en fejl i det islandske elforsyningsselskab Orkuveita Reykjavikurs net. Et kabel mellem to transformerstationer fik en kortslutning. Området er beskyttet af differentialbeskyttelse, som normalt kobler hurtigt ud ved fejl ved at sammenligne strømmen i begge ender af kablet. Beskyttelsen trippede ikke som forventet, og virksomheden ønskede derfor en analyse af årsagen og en løsning. Vi udførte kortslutningsberegninger med teoretiske metoder og verificerede resultaterne med simuleringer i programmet DIgSILENT. Analysen viste, at funktionsfejlen opstod, fordi der ved fejlen blev induceret en høj spænding i kommunikationskablet mellem relæerne, som løber langt parallelt med den fejlramte 132 kV-ledning. Den anbefalede løsning er at udskifte det nuværende galvaniske (metalbaserede) signalkabel med en lysleder (fiberoptisk kabel).
This report examines a problem from the Icelandic power utility Orkuveita Reykjavikur. A short-circuit occurred on a cable between two transformer stations. The line is protected by differential protection, which is designed to trip quickly in case of faults by comparing currents at both ends. Because the protection did not trip as expected, the company requested an analysis of the cause and a solution. We performed short-circuit calculations using theoretical methods and verified them with simulations in the DIgSILENT program. The analysis showed that the malfunction was caused by a high voltage induced in the communication cable between the relays during the fault, due to a long parallel run with the faulted 132 kV high-voltage line. The recommended solution is to replace the current galvanic (metallic) signal cable with a fiber-optic cable.
[Dette resumé er genereret ved hjælp af AI]
